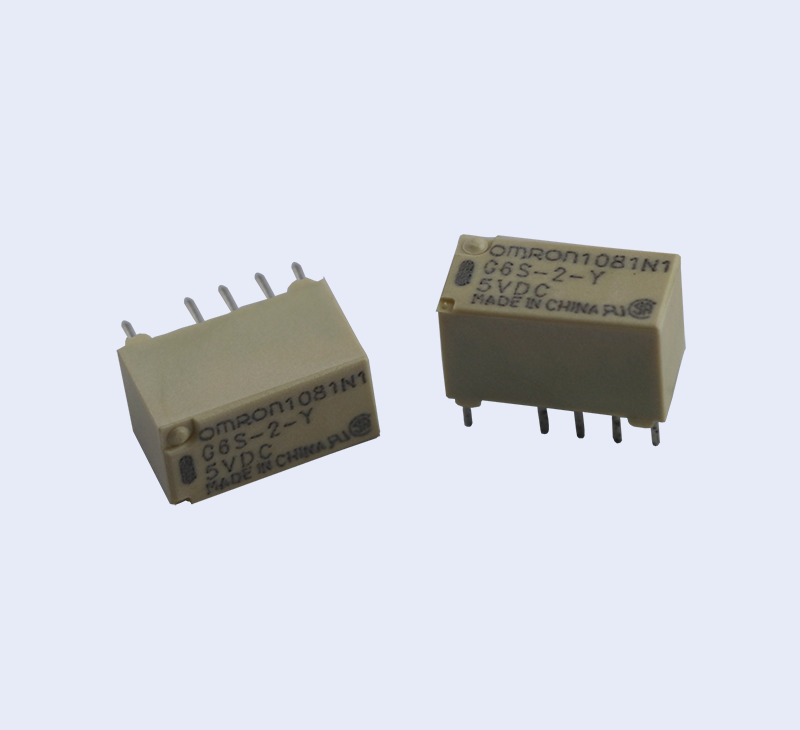

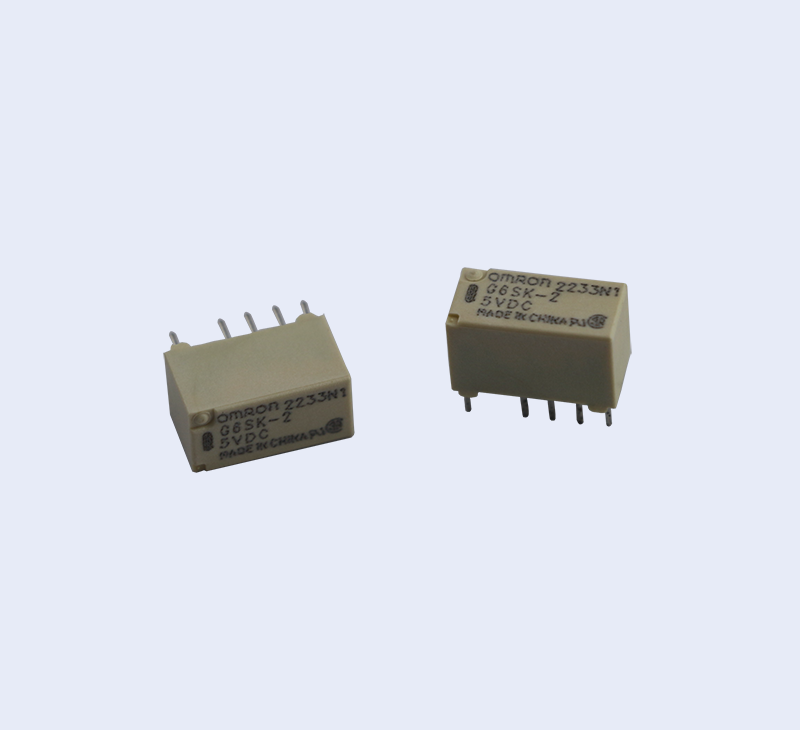

G6S 表面安裝繼電器
2A級2級小型信號切換用的國際標準繼電器
? 長端子形狀，焊接部分的長期連接可靠性提高。（表面安裝端子型）
? 內部為L形端子形狀，可進行高密度封裝。（表面安裝端子型）
? 利用獨特的焊接部端子構造，在IRS封裝時，端子溫度上升快，確保良好的焊接性。（表面安裝端子型）
? 線圈接點間耐高壓2,000V AC、高度耐沖擊電壓2,500V 2×10μs（Telcordia標準）。
? 高9.4mm×寬7.5mm×長15mm的小型尺寸。
? 還有BSI(EN60950)附加絕緣認證型產品可選。（-Y型）
●表面安裝端子型標準型號
| 結構 | 種類 | 單穩型 | 1線圈閉鎖型 | 2線圈閉鎖型 | 最小包裝單位 | |||
|---|---|---|---|---|---|---|---|---|
| 接點結構 | 型號 |
線圈額定 電壓(V) |
型號 |
線圈額定 電壓(V) |
型號 |
線圈額定 電壓(V) |
||
| 塑料密封型 | DPDT (2c) |
G6S-2F G6S-2G |
DC 3 |
G6SU-2F G6SU-2G |
DC 3 |
G6SK-2F G6SK-2G |
DC 3 |
50個/根 (400個/卷) |
| DC 4.5 | DC 4.5 | DC 4.5 | ||||||
| DC 5 | DC 5 | DC 5 | ||||||
| DC 12 | DC 12 | DC 12 | ||||||
| DC 24 | DC 24 | DC 24 | ||||||
|
G6S-2F-Y G6S-2G-Y |
DC 5 |
G6SU-2F-Y G6SU-2G-Y |
DC 5 | ? | ? | |||
| DC 12 | DC 12 | |||||||
| DC 24 | DC 24 | |||||||
| 注: | 1. | 訂購時，請注明線圈額定電壓（V）。 | |
| 例：G6S-2F |
|
||
| 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 | |||
| 2. |
訂購帶狀包裝（表面安裝端子型）時請在型號末尾加上-TR。 繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。） |
||
| 3. | 帶狀包裝的最小訂購單位為2卷（最小包裝單位400個×2卷=800個）。 | ||
| 4. | Surface mounting terminal (SMT) standard models are shipped in moisture-proof package. | ||
| 結構 | 種類 | 單穩型 | 1線圈閉鎖型 | 2線圈閉鎖型 | 最小包裝單位 | |||
|---|---|---|---|---|---|---|---|---|
| 接點結構 | 型號 |
線圈額定 電壓(V) |
型號 |
線圈額定 電壓(V) |
型號 |
線圈額定 電壓(V) |
||
| 塑料密封型 | DPDT (2c) | G6S-2 | DC 3 | G6SU-2 | DC 3 | G6SK-2 | DC 3 | 50個/根 |
| DC 4.5 | DC 4.5 | DC 4.5 | ||||||
| DC 5 | DC 5 | DC 5 | ||||||
| DC 12 | DC 12 | DC 12 | ||||||
| DC 24 | DC 24 | DC 24 | ||||||
| G6S-2-Y | DC 5 | G6SU-2-Y | DC 5 | ? | ? | |||
| DC 12 | DC 12 | |||||||
| DC 24 | DC 24 | |||||||
| 注 | 1. | 訂購時，請注明線圈額定電壓（V）。 | |
| 例：G6S-2 |
|
||
| 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 | |||
| 2. | 印刷電路板用端子型為無防濕包裝。 | ||
|
額定值 單穩型 (G6S-2, G6S-2F, G6S-2G)
單穩型 (G6S-2-Y, G6S-2F-Y, G6S-2G-Y)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1繞組閉鎖型 (G6SU-2, G6SU-2F, G6SU-2G)
1繞組閉鎖型 (G6SU-2-Y G6SU-2F-Y G6SU-2G-Y)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
