D3V歐姆龍微動開關

D3V 小型基本開關小型、高容量開關

立即咨詢技術資料下載

■ 種類
21 A (OF: 1.23 N {125 gf})

驅動桿	驅動桿的安裝位置	動作力(OF)最大	接觸規格
驅動桿	驅動桿的安裝位置	動作力(OF)最大	SPDT	SPST-NC	SPST-NO

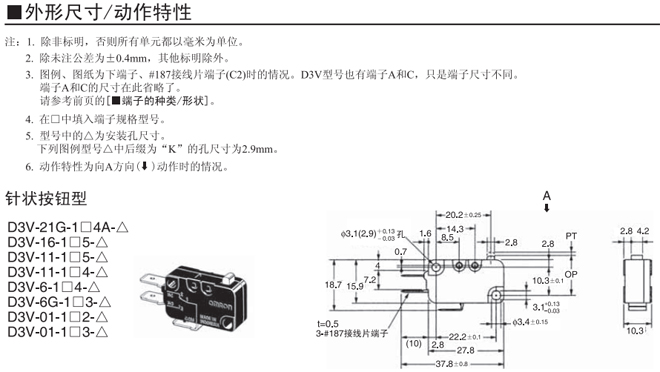

針狀按鈕型	---	1.23N {125gf}	D3V-21G-1□4A-△	D3V-21G-2□4A-△	D3V-21G-3□4A-△

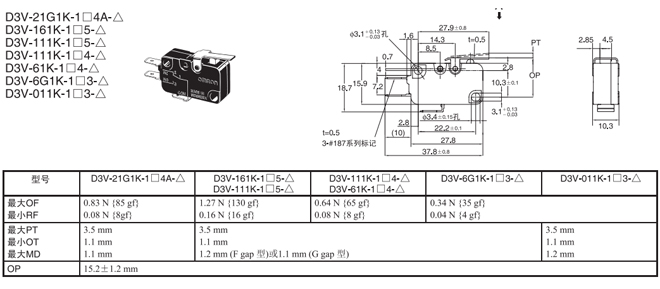

短擺桿型	內部安裝	1.23N {125gf}	D3V-21G1-1□4A-△	D3V-21G1-2□4A-△	D3V-21G1-3□4A-△

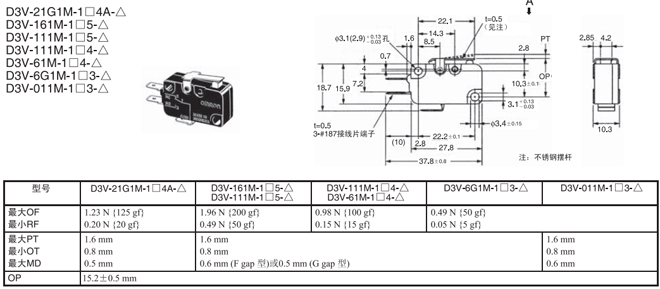

短擺桿型	M	1.23N {125gf}	D3V-21G1M-1□4A-△	D3V-21G1M-2□4A-△	D3V-21G1M-3□4A-△

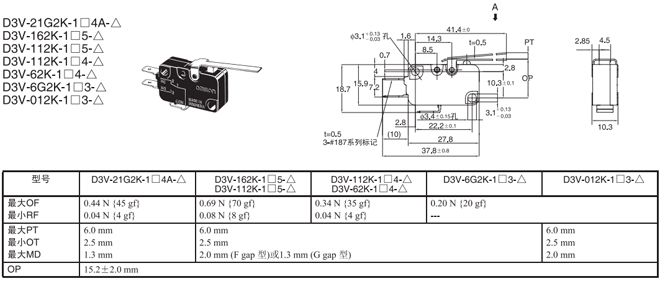

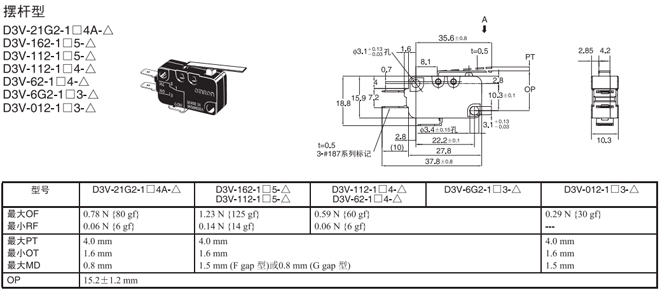

擺桿型	內部安裝	0.78N {80gf}	D3V-21G2-1□4A-△	D3V-21G2-2□4A-△	D3V-21G2-3□4A-△

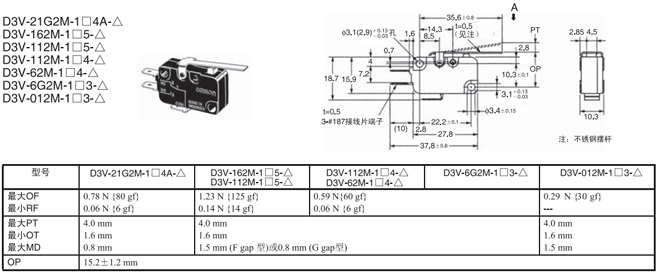

擺桿型	M	0.78N {80gf}	D3V-21G2M-1□4A-△	D3V-21G2M-2□4A-△	D3V-21G2M-3□4A-△

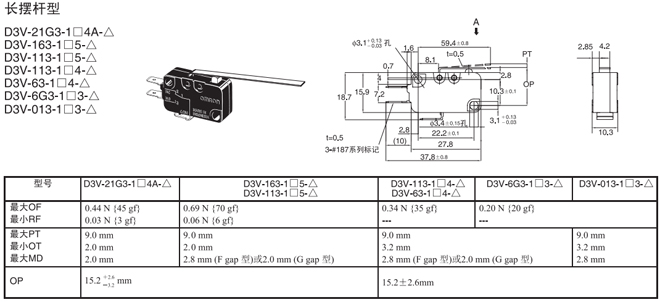

長擺桿型	內部安裝	0.44N {45gf}	D3V-21G3-1□4A-△	D3V-21G3-2□4A-△	D3V-21G3-3□4A-△
長擺桿型	M	0.44N {45gf}	D3V-21G3M-1□4A-△	D3V-21G3M-2□4A-△	D3V-21G3M-3□4A-△

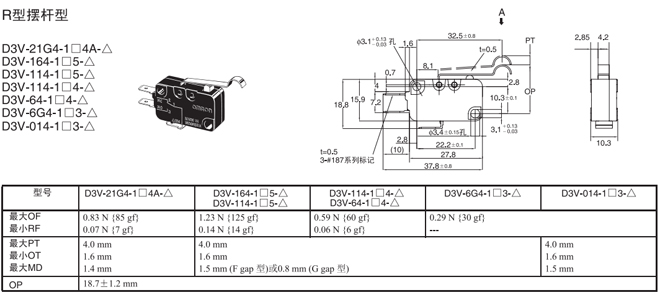

R型擺桿型	內部安裝	0.83N {85gf}	D3V-21G4-1□4A-△	D3V-21G4-2□4A-△	D3V-21G4-3□4A-△
R型擺桿型	M	0.83N {85gf}	D3V-21G4M-1□4A-△	D3V-21G4M-2□4A-△	D3V-21G4M-3□4A-△
滾珠短擺桿型	內部安裝	1.42N {145gf}	D3V-21G5-1□4A-△	D3V-21G5-2□4A-△	D3V-21G5-3□4A-△
滾珠短擺桿型	M	1.42N {145gf}	D3V-21G5M-1□4A-△	D3V-21G5M-2□4A-△	D3V-21G5M-3□4A-△
滾珠擺桿型	內部安裝	0.79N {80gf}	D3V-21G6-1□4A-△	D3V-21G6-2□4A-△	D3V-21G6-3□4A-△
滾珠擺桿型	M	0.79N {80gf}	D3V-21G6M-1□4A-△	D3V-21G6M-2□4A-△	D3V-21G6M-3□4A-△

16 A (OF: 1.96 N {200 gf})

驅動桿	驅動桿的安裝位置	動作力(OF)最大	接觸規格
驅動桿	驅動桿的安裝位置	動作力(OF)最大	SPDT	SPST-NC	SPST-NO
針狀按鈕型	---	1.96N {200gf}	D3V-16-1□5-△	D3V-16-2□5-△	D3V-16-3□5-△
短擺桿型	內部安裝	1.96N {200gf}	D3V-161-1□5-△	D3V-161-2□5-△	D3V-161-3□5-△
短擺桿型	M	1.96N {200gf}	D3V-161M-1□5-△	D3V-161M-2□5-△	D3V-161M-3□5-△
擺桿型	內部安裝	1.23N {125gf}	D3V-162-1□5-△	D3V-162-2□5-△	D3V-162-3□5-△
擺桿型	M	1.23N {125gf}	D3V-162M-1□5-△	D3V-162M-2□5-△	D3V-162M-3□5-△
長擺桿型	內部安裝	0.69N {70gf}	D3V-163-1□5-△	D3V-163-2□5-△	D3V-163-3□5-△
長擺桿型	M	0.69N {70gf}	D3V-163M-1□5-△	D3V-163M-2□5-△	D3V-163M-3□5-△
R型擺桿型	內部安裝	1.23N {125gf}	D3V-164-1□5-△	D3V-164-2□5-△	D3V-164-3□5-△
R型擺桿型	M	1.23N {125gf}	D3V-164M-1□5-△	D3V-164M-2□5-△	D3V-164M-3□5-△
滾珠短擺桿型	內部安裝	2.35N {240gf}	D3V-165-1□5-△	D3V-165-2□5-△	D3V-165-3□5-△
滾珠短擺桿型	M	2.35N {240gf}	D3V-165M-1□5-△	D3V-165M-2□5-△	D3V-165M-3□5-△
滾珠擺桿型	內部安裝	1.23N {125gf}	D3V-166-1□5-△	D3V-166-2□5-△	D3V-166-3□5-△
滾珠擺桿型	M	1.23N {125gf}	D3V-166M-1□5-△	D3V-166M-2□5-△	D3V-166M-3□5-△

注：在□中填入端子規格符號

A: 帶焊接端子

C2: #187端子

C: #250端子

在△中填入安裝孔尺寸

無標記: 3.1mm

K: 2.9mm

■ 額定值

型號	額定電壓	阻性負載
D3V-21	250 ?VAC	21 ?A
	125 VDC	0.6 ?A
	250 VDC	0.3 ?A
D3V-16	250 ?VAC	16 ?A
	125 VDC	0.6 ?A
	250 VDC	0.3 ?A
D3V-11	250 ?VAC	11 ?A
	125 VDC	0.6 ?A
	250 VDC	0.3 ?A
D3V-6	250 ?VAC	6 ?A
	125 VDC	0.4 ?A
	250 VDC	0.3 ?A
D3V-01	125 ?VDC	0.1 ?A
D3V-01	30 VDC	0.1 ?A

注：1.次數值為標準規格的節點間隔1mm(F ?Gap)的電流常熟，節點間隔為0.5mm(G Gap)的場合，定格多少有所不同，請充分注意。

2.上述額定值要符合以下使用條件的場所

環境溫度：20±2℃

環境濕度：65±5%RH

操作頻率：30次/min

■ 性能

容許操作速度		0.1mm～1m/s(針狀按鈕型的場合)
容許操作頻率	機械	最大600次/min
容許操作頻率	電氣	最大30次/min
絕緣電阻		100MΩ（DC500V兆歐表）
接觸電阻（初始值）		D3V-21:最大50MΩ
		D3V-16,D3V-11,D3V-6:最大30MΩ
		D3V-01,0.49N{50gf}:最大50MΩ;0.25N{25gf):最大100MΩ
耐壓（注2）	同極端子之間	1,000VAC,50/60Hz 1min
	帶電金屬部與地之間	2,000VAC,50/60Hz 1min
	各端子與非帶電金屬部之間	2,000VAC,50/60Hz 1min
振動（注3）	誤動作	10～55Hz ，雙振幅1.5mm
沖擊（注3）	耐久	最大400m/s2（約40G）
沖擊（注3）	誤動作	最大100m/s2（約10G）
壽命（注4）	機械	1,000萬次以上
	電氣	D3V-21: 5萬次以上
		D3V-16: 10 萬次以上
		D3V-11: 20 萬次以上
		D3V-6,D3V-01: 50萬次以上
保護極		IEC IP40
防觸電保護等級		Class I
PTI（漏電特性）		250
使用時環境溫度		D3V-21, D3V-01:–25°C ～ +85°C (無結冰，無凝露)
使用時環境溫度		D3V-16, D3V-11, D3V-6:–25°C ～ +105°C ?(無結冰，無凝露)
使用時環境濕度		85% RH以下 (5°C～35°C時)
重量		約6.2g（針狀按鈕型的場合）
